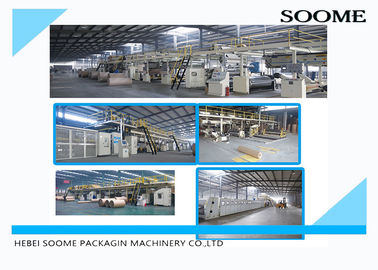

Cadena de producción de la cartulina acanalada de 7 capas

Cadena de producción de la cartulina cadena de producción de la cartulina acanalada soporte de rollo de molino



Parámetro:



No	Nombre	Qty	Comenta
1	Molino hidráulico Soporte del rollo	7	1.Hydraulic impulsión, disco neumático brake.expand válvula 2.Hydraulic hecha en Beiye.
2	Verja para los carretes	14	verja del 1.6m con la polea acero del canal 2.16#
3	Solo Facer	3	1.adsorption, Dia360mm, rodillo fácil del cambio 2.Roller 48CrMo, acero de aleación de alta calidad el qty del pegamento de la demostración 3.Digital, pieza del pegamento puede quitar 4.Electric ajustan área del pegamento 5.6pcs eje, impulsión del cardán
4	Puente doble	1	1.Adsorption tipo, papel principal de la frecuencia 2.Wind el motor suction.electric corrige error
5	Precalentador	3	1.Dia900m m, eléctrico ajustan el embalaje de ángulo 2.Wall grueso 18
6	Condición previa	3	1.Dia900m m, eléctrico ajustan el embalaje de ángulo 2.Wall grueso 18
7	Precalentador triple	1	1.Dia900m m, eléctrico ajustan el embalaje de ángulo 2.Wall grueso 18
8	Máquina del pegamento	1	pegamento y figura demostración del control 1.frequency 2.PLC control, Dia288 el transporte 3.Main adopta NSK traje del rodillo 4.Press para la temperatura alta
9	Facer doble	1	placa 1.Hot: 600mm*18pcs error correcto de la correa del cilindro 2.Air sección de enfriamiento 3.5with elevación-abajo 4.Hydraulic el rollo y la correa de prensa
10	Marcador de la cortadora del NC	1	1.5blades con la línea 8 Eléctrico ajuste la mudanza, permiten la cuchilla de acero Enumere el cambio time≤8s
11	NC cortado	1	el sistema informático adopta Taiwán Dia228mm, cuchillos helicoidales del doble precisión 3.Cutting: ±1mm
13	Apilador auto	1	longitud 1.Stacking: 3500m m altura 2.stacking: 250m m
14	Transmisión principal	1	Diámetro: 745 rodillo 2.Rubber
15	Pegamento que hace el sistema	1	1.main sistema del pote 1, pote 1 del portador determinado, y pote 1set del almacenamiento bomba de la estación 2.glue, bomba del pegamento del solo facer y pegado de la bomba del pegamento de la máquina. pegamento de la fuente 3.Circle, tubería proporcionada por el cliente
16	Sistema neumático	1	1.Separator y 1 bomba determinada del tarro y de aire del almacenamiento de aire. 2.Pipes proporcionado por el cliente.
17	Sistema eléctrico del dispositivo	1	marca famosa del local 1.Adopt alambres 2.including del tablero de interruptor al motor principal.
18	Sistema del vapor	1	1.pipes sobre las válvulas proporcionadas por los clientes.

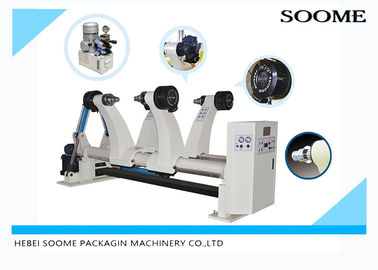

 Eje hidráulico de RS-1500H menos soporte de rollo de molino



Característico

* adopte la impulsión hidráulica que podría hacer el elevación-más bajo de papel real, afianzan con abrazadera y lanzan y se mueven.

* adopte la tensión neumática al adJiust el papel real.

* el control de tensión por el sistema de frenos neumático, controlado manual y también se puede controlar por la encoladora.



Verja para los carretes



Verja y material de los camiones: Acero de Tang, sección del acero de Jinan

El llevar: de la ha, Wa, Luo



MH-900Pre-heater



Característico

* la superficie de los rollos se pule y se platea con cromo.

* el Por-calentador rueda manufacturado profesional, constante con los estándares de seguridad nacionales para los recipientes del reactor.

* el electro movimiento ajusta de la dimensión del por-calentador, se adapta para diverso papel y la velocidad.

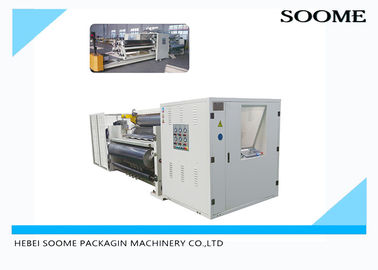

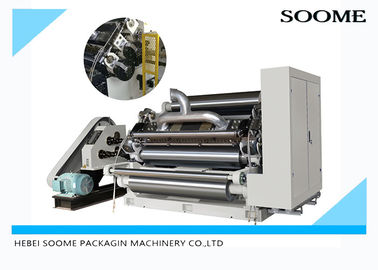

Solo Facer de SF-360S



características de productos:

* el método que transmite de la cartulina adopta la absorción del viento, y mantiene perfiles de la flauta estables bajo condición corriente de la velocidad.

* la máquina de viento absorbe el papel acanalado a los rodillos acanalados a través de la caja de vacío y al perfil acanalado forma.

* la pieza de la transmisión adopta la transmisión del cardán, lejos de la fuente de la vibración, y hace la transmisión más constante y confiable, y fácil mantener.

* la velocidad que reduce la caja aceite-está lubricando, cercana transmisión del engranaje, y reducirá la vibración de la máquina.

* el área del pegamento será ajustada eléctricamente, la unidad del pegamento puede correr independientemente cuando las estepas de la máquina, y previene el pegamento que corre hacia fuera.

* pegue la impulsión independiente de la unidad, estilo del bomba-drenaje, fácil mantenga y limpie.

* un rodillo acanalado Superior-más bajo se hace del acero de aleación de alta calidad 48CrMo, y después de tratamiento térmico, la rigidez es HRC 56-60, la superficie grinded y cromo plateado.



Precalentador de MH-900Triplex



Característico

* cada superficie del rodillo se amola bien y verdadero y durable plateada cromo.

* el rodillo de precalentamiento se hace según estándar de seguridad nacional de envase

* precalentando el rodillo y dirigiendo el rodillo de papel ecléctico se galvanizan



GL-288D que pega la máquina



Característico

* motor independiente que transmite, control de la conversión

El rodillo del doctor y el rodillo del presser se amolan bien y cromo plateado.

* la unidad de papel de la presión de rodillo de presión es neumática, flexible y conveniente de actuar

* adoptando precalentando el sistema, para evitar el pegamento burnted.

* todas las materias primas de precalentar el rodillo, rodillo del aplicador, dividiendo el rodillo del pegamento son de fábrica inconsútil de la tubería de acero de Chengdu.



Sistema del facer doble DF-745 (unidad de conducción incluyendo)



Características

* el cuerpo entero es acero de alta resistencia del canal, establo, hermoso, conveniente para el funcionamiento de alta velocidad de la maquinaria.

* la sección de la calefacción es estructura tensa del rodillo de presión, la cartulina se pega firmemente y nivela apagado.

* los tubos de vapor entran en la boca, la boca del drenaje es tipo de S, la temperatura de la placa solar es equilibrada y uniformemente.

* la correa superior de la lona es electro movimiento equipado o desviación manual que ajusta el sistema, un sistema neumático de la tensión, un sistema manual de la tensión. La lona más baja es tensión equipada y sistema izquierda-derecha del ajuste.

* la unidad de impulsión adopta el caucho usable, de la malla del diámetro grande, menos salto de la correa, y estabilidad del aumento cuando funcionamiento de la maquinaria



Marcador de la cortadora del NC



Especificación:

El PLC importado de alta calidad del anuncio del ordenador de la industria equipó componer el sistema del CNC.

Una memoria de 999 órdenes. El cambio directo o el cambio manual encima puede ser observado.

Automático sincronice con el corrugador y puede también conseguir conforme al sistema de gestión de la fabricación. Alta compatibilidad.

Cuchilla fina, sostenido y larga vida de la aleación del acero de tungsteno sobre de 8 millones de metros.

Patente el sistema de pulido solicitado el pulido y el mantenimiento fáciles.

Pulido controlado por ordenador y manual del auto que muele también aplicables. Alternativamente moliendo para aumentar eficientemente.



Atajo rotatorio de NC-200N N.C



Características

* el diseño especial de la estructura, la placa de pared de alta resistencia de la fuerza y el asiento, allí están mirando la ventana en lados de la placa de pared dos, conveniente y fácil mantener.

* el sistema que transmite adopta el lubricante de auto-ciclo de la bomba de aceite, se asegura de la precisión que transmite.

* estructura cambiante especial de la cuchilla, de manera rápida y fácil cuchilla cambiante

* el sistema se hace según estándar de C.E., y ha sido probado estrictamente por el ordenador de la industria. La calidad, la vida, y la estabilidad pueden ser garantizadas.

* el sistema tiene función de autoprueba, puede prevenir pérdida de la máquina debido a uso anormal y la operación falsa

* el ordenador ajusta automáticamente velocidad del corte según especificaciones de la cartulina y la velocidad de la producción, sigue automáticamente velocidad corriente de la cartulina, asegura de la misma fase.

* los ejes del cojinete son de NSK, Japón, conveniente para el funcionamiento de alta velocidad de la máquina, durable.



Apilador auto



Características:

El motor de la conversión de frecuencia, tablero de control del inversor que apila la sincronización del transportador, de la velocidad del transportador y la cartulina apresura;

La cuenta automática, tipo de la adsorción del vacío cambia automáticamente el montón, cambia, cambia, cambia, cartón no exacto de la herida del montón;

El lado de papel con dos filas del bastidor de papel de rollo de la aleación de aluminio, el papel no daña la placa de torneado de la cartulina, conveniente y directa, embalaje, empaletando;

El interfaz de comunicaciones estándar, con la red de sistema de gestión central de la supervisión, realiza los órdenes de cambio y a la gestión automáticos de la orden;



Pegamento de GF-T que hace el sistema



Característico

* proporcionando el pegamento del almidón para el solo facer y pegando la máquina, el etc.

* el pegamento horizontal que hace la máquina puede producir el pegamento del cuerpo principal y el pegamento del cuerpo que lleva, y se mezcla y revuelve, el pegamento que hace cantidad es grande.

* almacene el barril, barril del pegamento de la fuente tienen dispositivo de la agitación, para evitar el depósito del pegamento.

* el pegamento que hace el sistema está incluyendo el barril del cuerpo que lleva, barril del cuerpo principal, barril de la tienda, y bomba de abastecimiento del pegamento, y bomba back- del pegamento, etc.

el trabajo del *After acabado, el pegamento adicional de cada uno usando la máquina del pegamento será dibujado para almacenar el barril de tienda del pegamento por la bomba, para el uso siguiente del tiempo.



Sistema neumático de GF-T



Característico

* para proporcionar el aire comprimido para la cadena de producción entera, y mantener la presión de funcionamiento estable. el aire comprimido *Compressed de la fuente de la estación aérea, presión es estable y la cantidad es bastante.

* cada uno aire-usando la máquina conseguirá el aire a través de tubería principal, lo controla independientemente y no afectando con otra.

* cada uno aire-usando la máquina ajustará la presión de aire según el requisito real, equipado de la placa de dial del monitor de la presión.

el sistema neumático de los *Combines y el sistema de control eléctrico en un cuerpo, los actúan juntos.



Sistema de control eléctrico de EF-T



Característico

* la cadena de producción entera será totalmente controlada, mientras que la línea principal está incluyendo el grupo del solo facer, facer doble, cortadora, atajo.

* el uso completo del control neumático, control neumático, control eléctrico, asegurarse del avance de la producción entera de control de línea.

* hay sistema de la precaución entre las máquinas, para coordinar el trabajo de cada operador.

* la máquina de B, de C y el facer doble tienen dispositivo de indicación de la velocidad.



Sistema del vapor del SPS



Característico

* el vapor de abastecimiento para la cadena de producción entera y el vapor usando la máquina, mantienen el trabajar de temperatura estable.

* la temperatura de trabajo del control se puede terminar ajustando la presión del vapor, y la placa de dial equipada de la supervisión de la presión.

* cada unidad del agua del drenaje tiene manera lateral de drenar el aire, la máquina llegará a ser de enfriamiento muy pronto cuando paró.

* el dispositivo del agua de la fuente de la bola de flotación, el 1/2 metal el tubo suave y las vávulas de bola conectan con la manera lateral, válvula del émbolo.

Toda la superficie de las tuberías del vapor se pinta con la pintura de oxidado-prevención, astilla-poder del cepillo.
